タスク3.2 - エリア制限PLCロジックを追加する

タスクの概要

このタスクでは、［変数を取得］アクティビティを使用してフォトアイ変数の状態を取得する方法について学習します。フォトアイ同士が互いにやり取りし、特定のエリアへのアイテムのフローを制限するエミュレーションシステムを設計します。［変数を取得］アクティビティはフォトアイで使用され、制限エリアがクリアになっていて、フローアイテムを受け取ることができるかどうかを判断します。そうでない場合は、エリアが再びクリアになるまでモーターが停止します。

作業が完了すると、シミュレーションモデルは次の画像のように実行します。

ステップ1 3Dモデルを編集する

このステップでは、3Dモデルを編集して、最初のコンベヤラインに交差する2つ目のコンベヤラインを追加します。また、このコンベヤをコントロールする別のモーターのほかに、そのソース、プロセッサ、シンクも追加します。最後に、2つのコンベヤを異なる色にして、視覚的に簡単に区別できるようにします。作業が終了すると、モデルは次の画像のようになります。

このモデルを構築するには：

  1. 3Dモデルウィンドウが開いていてアクティブであることを確認します。ライブラリから、次の3Dオブジェクトをモデルにドラッグします。
    • ［ｿｰｽ］
    • ［直線ｺﾝﾍﾞﾔ］（［ｺﾝﾍﾞﾔ］の下）
    • ［ﾌﾟﾛｾｯｻ］
    • ［ｼﾝｸ］
    • ［ﾓｰﾀｰ］（［ｺﾝﾍﾞﾔ］の下）
  2. Conveyor2（新たに追加されたコンベヤ）の終点を、他のコンベヤに対して垂直になるように90度回転させます。
  3. Conveyor2とConveyor1を交差させます。
  4. ［Processor2］をクリックして選択します。［ﾌﾟﾛﾊﾟﾃｨ］で、［Z回転］を「-90.00」に変更します。
  5. 1つの［フォトアイ］（［ｺﾝﾍﾞﾔ］の下）をConveyor1に追加し、Conveyor2の交差点の少し後ろに配置します。
  6. 2つの［ﾌｫﾄｱｲ］オブジェクトをConveyor2に追加し、Conveyor1の交差点の少し前と少し後ろに配置します。
  7. 分かりやすくするために、フォトアイの名前を次のように変更します。
    8. オブジェクト 新しい名前
    Conveyor1の交差点の前のフォトアイ PhotoEye1A
    Conveyor1の交差点の後のフォトアイ PhotoEye1B
    Conveyor2の交差点の前のフォトアイ PhotoEye2A
    Conveyor2の交差点の後のフォトアイ PhotoEye2B
  8. 次のオブジェクト間でポート接続（A接続）を作成します。
    • Motor2からConveyor2
    • Source2からConveyor2
    • Conveyor2からProcessor2
    • Processor2からSink2
  9. ［Source2］をクリックして、右側でそのプロパティを表示します。［ﾌﾟﾛﾊﾟﾃｨ］の［ソース］セクションで、［時刻0に到着］ボックスをオンにします。
  10. ［到着時間間隔］ボックスで、現在のテキストを削除し、「10」と入力します。

  11. ［ツールボックス］の［コンベヤシステム］グループ配下の［ビジュアル化］グループで［ローラーコンベヤ］を右クリックしてメニューを開きます。［複製］を選択して、このコンベヤタイプのコピーを作成します。
  12. コピーしたコンベヤタイプをクリックして、右側でそのプロパティを開きます。［直線コンベヤ］セクションで、［ﾌﾟﾛﾊﾟﾃｨ］ボタンをクリックして［ｺﾝﾍﾞﾔﾀｲﾌﾟのﾌﾟﾛﾊﾟﾃｨ］ウィンドウを表示します。
  13. 上部の名前ボックスで、このコンベヤタイプの名前を「ConveyorType2」に変更します。

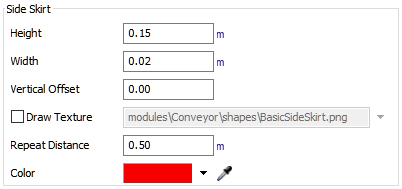

  14. ［ビジュアル］タブの［サイドスカート］グループで、［色］を赤に変更します。

  15. ［OK］ボタンをクリックして変更を保存し、ウィンドウを閉じます。
  16. ［ツールボックス］で［ConveyorType1］をダブルクリックして、プロパティウィンドウを開きます。

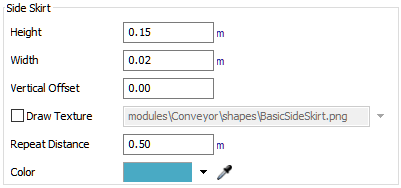

  17. ［ビジュアル］タブの［サイドスカート］グループで、［色］を水色に変更します。

  18. ［OK］ボタンをクリックして変更を保存し、ウィンドウを閉じます。
  19. 3Dモデルで、［Conveyor2］をクリックして選択します。［ﾌﾟﾛﾊﾟﾃｨ］で、［ｺﾝﾍﾞﾔﾀｲﾌﾟ］メニューをクリックし、［ConveyorType2］を選択します。

シミュレーションモデルがこのステップの冒頭に表示した画像のようになっていることを確認します。

ステップ2 アクティビティと変数を処理フローに追加する

このステップでは、最初のコンベヤのシミュレーションロジックをコントロールする処理フローを編集します。さまざまな形状、アクティビティ、エミュレーション変数を追加して名前を変更します。作業が完了すると、処理フローは次の画像のようになります。

現時点では、これらのアクティビティの追加と処理フローへの接続のみを行います。後のステップで、プロパティを編集して機能を追加します。

これらのアクティビティと変数を追加するには：

  1. 処理フローを開いてアクティブにした状態で、［ｾﾝｻｰ（入力）］形状の名前を「Conveyor1：ﾁｪｯｸｴﾘｱがｸﾘｱ」に変更します。
  2. この形状の直下に、別の［処理］形状を追加します。
  3. 新しい形状の名前を「Conveyor1：ｴﾘｱがｸﾘｱになったときに通知」に変更します。
  4. ［Conveyor1：ﾁｪｯｸｴﾘｱがｸﾘｱ］形状で、アクティビティのスタックブロックをクリックし、［ﾘﾝｸ解除］ボタン をクリックして［変数を設定：ﾓｰﾀｰを0］、［遅延：5秒間］アクティビティのリンクを取り、以後はスタックブロックに接続されないようにします。

  5. ［遅延：5秒間］アクティビティを削除します。
  6. まず［ｿｰｽ：ﾌｫﾄｱｲのｱｲﾃﾑ］アクティビティで始まる新規のスタックブロックを作成します。次のアクティビティを最後に追加します。
    • ［変数を取得］（［共有ｱｾｯﾄ］の下）
    • ［決定］（［ﾍﾞｰｼｯｸ］の下）
  7. 今度は［変数を設定：ﾓｰﾀｰを0］アクティビティで始まるスタックブロックをもう1つ作成します。［ｲﾍﾞﾝﾄを待つ］（［ﾍﾞｰｼｯｸ］の下）を後ろに追加します。
  8. ［変数を設定：ﾓｰﾀｰを1］で始まるスタックブロックをこのスタックブロックの最後まで動かします。
  9. アクティビティの右側に［ｼﾝｸ］（［ﾍﾞｰｼｯｸ］の下）を追加します。
  10. アクティビティと共有アセットの名前を次のように変更します。
    11. アクティビティ 新しい名前
    ソース：フォトアイのアイテム ソース：PhotoEye 1Aのアイテム
    変数を取得 変数を取得：PhotoEye 2Aの状態
    決定 決定：PhotoEye 2Aがクリアかどうか
    変数を設定：モーターを0 変数を設定：Motor1を0
    イベントを待つ イベントを待つ：PhotoEye2Aがクリア
    変数を設定：モーターを1 変数を設定：Motor1を1
    変数：ﾌｫﾄｱｲ 変数：PhotoEye1A
    シンク シンク：アイテム続行
  11. ［決定：PhotoEye 2Aがｸﾘｱかどうか］アクティビティから出る2つのコネクターを作成します。最初のコネクターは［変数を設定：Motor1を0］アクティビティに続きます。2番目のコネクターは［ｼﾝｸ：ｱｲﾃﾑ続行］アクティビティに続きます。
  12. コネクター1をクリックして選択します。［ﾌﾟﾛﾊﾟﾃｨ］の［名前］ボックスに「No」と入力します。
  13. コネクター2をクリックして選択します。［ﾌﾟﾛﾊﾟﾃｨ］の［名前］ボックスに「Yes」と入力します。
  14. ［Conveyor1：ｴﾘｱがｸﾘｱになったときに通知］形状で、次のアクティビティを使用してアクティビティのスタックブロックを作成します。
    • 1つの［ｲﾍﾞﾝﾄﾄﾘｶﾞｰｿｰｽ］（［ﾄｰｸﾝの作成］の下）
    • ［変数を設定］（［共有ｱｾｯﾄ］の下）
    • 1つの［ｼﾝｸ］（［ﾍﾞｰｼｯｸ］の下）
  15. この新しいアクティビティのスタックブロックの右側に、［変数］（［共有ｱｾｯﾄ］の下）を追加します。
  16. これらのアクティビティの名前を次のように変更します。
    17. アクティビティ 新しい名前
    ソース ソース：PhotoEye1Bがクリア
    変数を設定 変数を設定：PhotoEye1Aをクリア
    シンク シンク：Conveyor1エリアがクリア
    変数 変数：PhotoEye 1B
  17. ［ｺﾝﾄﾛｰﾙ（出力）］形状で、［変数：ﾓｰﾀｰ］をクリックして選択します。名前を「変数：Motor1］に変更します。
  18. Ctrl + Cキーを押して［変数：Motor1］をコピーします。形状の空白部分をクリックし、Ctrl + Vキーを押してコピーを貼り付けます。新しい変数の名前が［変数：Motor2］であることを確認します。

この時点でシミュレーションモデルを保存することをおすすめします。

ステップ3 コンベヤ2のロジックをコピーおよび適応する

このステップでは、最初のコンベヤのシミュレーションロジックをコントロールする処理フローのセクションをコピーし、これを2つ目のコンベヤに適合させます。作業が完了すると、処理フローのコピーしたセクションは次のような画像になります。

現時点では、これらのアクティビティの追加と処理フローへの接続のみを行います。後のステップで、プロパティを編集して機能を追加します。

これらのアクティビティと変数をコピーして名前を変更するには：

  1. ［Conveyor1：ﾁｪｯｸｴﾘｱがｸﾘｱ］形状をクリックして選択します。Ctrl + Cキーを押してコピーします。処理フローの空白部分をクリックし、Ctrl + Vキーを押してコピーを作成します。
  2. 新たにコピーした形状の名前を「Conveyor2：ﾁｪｯｸｴﾘｱがｸﾘｱ」に変更します。
  3. ［ﾌﾟﾛﾊﾟﾃｨ］で、新たにコピーした形状の［色］を赤に変更します（Conveyor2の色に合わせる）。
  4. ［Conveyor2：ﾁｪｯｸｴﾘｱがｸﾘｱ］形状で、次のアクティビティと共有アセットの名前を次のように分かりやすく変更します。
    5. アクティビティ 新しい名前
    変数：PhotoEye 1A1 変数：PhotoEye 2A
    ソース：PhotoEye 1Aのアイテム ソース：PhotoEye 2Aのアイテム
    変数を取得：PhotoEye 2Aの状態 変数を取得：PhotoEye 1Aの状態
    決定：PhotoEye 2Aがクリアかどうか 決定：PhotoEye 1Aがクリアかどうか
    変数を設定：Motor1を0 変数を設定：Motor2を0
    イベントを待つ：PhotoEye2Aがクリア イベントを待つ：PhotoEye1Aがクリア
    変数を設定：Motor1を1 変数を設定：Motor2を1
  5. ［Conveyor1：ｴﾘｱがｸﾘｱになったときに通知］形状をクリックして選択します。Ctrl + Cキーを押してコピーします。処理フローの空白部分をクリックし、Ctrl + Vキーを押してコピーを作成します。
  6. 新たにコピーした形状の名前を「Conveyor2：ｴﾘｱがｸﾘｱになったときに通知」に変更します。
  7. ［ﾌﾟﾛﾊﾟﾃｨ］で、新たにコピーした形状の［色］を赤に変更します（Conveyor2の色に合わせる）。
  8. 今回は単に［変数：PhotoEye 1B1］変数を削除します。この変数は後で作成します。
  9. ［Conveyor2：ｴﾘｱがｸﾘｱになったときに通知］形状で、次のアクティビティと共有アセットの名前を次のように分かりやすく変更します。
    10. アクティビティ 新しい名前
    ソース：PhotoEye 1Bがクリア ソース：PhotoEye 2Bがクリア
    変数を設定：PhotoEye1Aをクリア 変数を設定：PhotoEye2Aをクリア
    シンク：Conveyor1エリアがクリア シンク：Conveyor2エリアがクリア

この時点でシミュレーションモデルを保存することをおすすめします。

ステップ4 変数のリンクと接続を更新する

このステップでは、すべてのエミュレーション変数共有アセットを更新して、OPC DA接続変数に接続します。また、すべての変数が3Dモデル内の正しいオブジェクトにリンクされていて、正しく設定されていることを確認します。これらの更新を行うには：

  1. ［ｺﾝﾄﾛｰﾙ（出力）］形状で、［変数：Motor2］をクリックして選択してください。選択したときに、［OPC DA接続］変数にリンクする青い線が表示されることを確認します。
  2. ［ﾌﾟﾛﾊﾟﾃｨ］で、［関連ｵﾌﾞｼﾞｪｸﾄ］ボックスの横にある［ｻﾝﾌﾟﾗｰ］ボタンをクリックして、サンプリングモードに入ります。
  3. 3Dモデルで［モーター2］（赤いコンベヤに接続されたモーター）をクリックしてサンプリングします。

  4. ［Conveyor1：ﾁｪｯｸｴﾘｱがｸﾘｱ］形状で、［変数：PhotoEye 1A］をクリックして選択します。選択したときに、［OPC DA接続］変数にリンクする青い線が表示されることを確認します。
  5. ［ﾌﾟﾛﾊﾟﾃｨ］で、［関連ｵﾌﾞｼﾞｪｸﾄ］ボックスに［PhotoEye1A］が表示されていることを確認します。
  6. ［On Uncover］イベントの横にある［ｲﾍﾞﾝﾄを書き込む］グループで、［削除］ボタン をクリックして、このイベントを削除します。

  7. ［Conveyor2：ﾁｪｯｸｴﾘｱがｸﾘｱ］形状で、［変数：PhotoEye 2A］をクリックして選択します。選択したときに、［OPC DA接続］変数にリンクする青い線が表示されることを確認します。
  8. ［ﾌﾟﾛﾊﾟﾃｨ］で、［関連ｵﾌﾞｼﾞｪｸﾄ］ボックスの横にある［ｻﾝﾌﾟﾗｰ］ボタンをクリックして、サンプリングモードに入ります。
  9. 3Dモデルで、［PhotoEye2A］（赤いコンベヤの最初のフォトアイ）をクリックしてサンプリングします。
  10. ［On Uncover］イベントの横にある［ｲﾍﾞﾝﾄを書き込む］グループで、［削除］ボタン をクリックして、このイベントを削除します。

  11. ［Conveyor1：ｴﾘｱがｸﾘｱになったとき通知］形状で［変数：PhotoEye 1B］をクリックして選択します。［ﾌﾟﾛﾊﾟﾃｨ］で、［変数または値］ボックスの横にある矢印をクリックしてメニューを開きます。［内部ｴﾐｭﾚｰｼｮﾝ変数］をポイントし、［OPC DAｾﾝｻｰﾀｸﾞ］を選択します。
  12. ［接続］ボックスの横にある［ｻﾝﾌﾟﾗｰ］ボタン をクリックして、サンプリングモードに入ります。
  13. ［サーバー接続］形状で、［OPC DA接続］変数をクリックしてサンプリングします。
  14. ［関連ｵﾌﾞｼﾞｪｸﾄ］ボックスの横にある［ｻﾝﾌﾟﾗｰ］ボタン をクリックし、サンプリングモードにします。
  15. 3Dモデルで、［PhotoEye1B］（青いコンベヤの2つ目のフォトアイ）をクリックしてサンプリングします。
  16. ［ｲﾍﾞﾝﾄを書き込む］グループで、［追加］ボタン をクリックしてメニューを開きます。［On Uncover］を選択します。
  17. ［書き込み値］ボックスで、現在のテキストを削除し、「0」と入力します。

  18. ［PhotoEye 1B］を選択した状態で、Ctrl + Cキーを押してこの変数をコピーします。［Conveyor2：ｴﾘｱがｸﾘｱになったときに通知］形状で空白スペースをクリックし、Ctrl + Vキーを押して変数をこの形状に貼り付けます。
  19. コピーした変数の名前を「変数：PhotoEye 2B」に変更します。
  20. ［変数：PhotoEye 2B］をクリックして選択します。［ﾌﾟﾛﾊﾟﾃｨ］で、［関連ｵﾌﾞｼﾞｪｸﾄ］ボックスの横にある［ｻﾝﾌﾟﾗｰ］ボタンをクリックして、サンプリングモードに入ります。
  21. 3Dモデルで、［PhotoEye2B］（赤いコンベヤの2つ目のフォトアイ）をクリックしてサンプリングします。

この時点でシミュレーションモデルを保存することをおすすめします。

ステップ5 エリア制限ロジックを作成する

このステップでは、プロパティを編集して、コンベヤ1のエリア制限ロジックを追加します。［チェックエリアがクリア］形状の各アクティビティの機能の概要を次に示します。

アクティビティ 説明
ソース：Photo Eye 1Aのアイテム これは、最初のコンベヤ上のPhotoEye1Aにリンクされている変数のイベントをリッスンするイベントリスニングアクティビティです。このステップではこのロジックを変更しないため、変更時イベントをリッスンします。つまり、PhotoEye1Aがフローアイテムでカバーされるタイミングをリッスンします。フォトアイがカバーされると、サーバーに1の値が書き込まれます。ソースは、フォトアイ変数の変更をリッスンします。サーバーに1の値が書き込まれると、ソースは次の下流アクティビティにトークンをリリースします。すでにロジックを設定してあるため、このアクティビティを変更する必要はありません。
変数を取得：PhotoEye 2Aの状態 ［変数を取得］アクティビティは、サーバーに接続されている他の変数から情報を取得できます。この場合、PhotoEye2A変数の値を取得し、その値をPhotoEyeStateという名前のトークンのラベルに格納します。値が1の場合は、PhotoEye2Aがカバーされることを意味します。値が0の場合は、PhotoEye2Aがクリアになっていることを意味します。
決定：PhotoEye2Aがクリアかどうか このアクティビティではPhotoEyeStateラベルを使用して、現在のトークンを送信するコネクターを決定します。PhotoEyeStateラベルの値が1の場合は、値がtrueで、PhotoEye2Aがカバーされることを意味します。つまり、制限エリアはクリアではありません。［決定］は一連のアクティビティにトークンを送信してモーターを停止させ、エリアがクリアになるまでフローアイテムを待機させます。ラベルの値が0の場合、フローアイテムは続行し、トークンはコネクター2に接続された［シンク］アクティビティに送信されます。
変数を設定：モーターを0 このアクティビティでは、モーター変数が0に設定され、3Dモデルのコンベヤモーターが停止します。すでにロジックを設定してあるため、このアクティビティを変更する必要はありません。
イベントを待つ：PhotoEye2Aがクリア このアクティビティは、PhotoEye2Aが0（クリア）に変わるまでトークンを保持します。PhotoEye2Aが0に変わると、トークンは次の下流アクティビティにリリースされます。
変数を設定：モーターを1 このアクティビティでは、モーター変数が1に戻され、コンベヤの実行が再開します。すでにロジックを設定してあるため、このアクティビティを変更する必要はありません。

［エリアがクリアになったときに通知］形状の各アクティビティの機能の概要を次に示します。

アクティビティ 説明
ソース：PhotoEye 1Bがクリア このアクティビティは、PhotoEye 1Bがクリアから変わるタイミング、またはカバーに変わるタイミングをリッスンします。その変更が発生すると、トークンがリリースされます。
変数を設定：PhotoEye1Aをクリア このアクティビティはトークンを受け取ると、PhotoEye 1Aをクリアするように設定します。
シンク：Conveyor1エリアがクリア このアクティビティでは、処理フローからトークンが削除され、フローアイテムはコンベヤに沿って継続します。このアクティビティにはデフォルト設定を使用します。

このロジックは、2つ目のコンベヤのアクティビティにもコピーします。

これらの変更を行うには：

  1. ［Conveyor1：ﾁｪｯｸｴﾘｱがｸﾘｱ］形状で、［変数を取得：PhotoEye 2Aの状態］アクティビティをクリックして選択します。［ﾌﾟﾛﾊﾟﾃｨ］で、［変数リファレンス］ボックスの横にある［ｻﾝﾌﾟﾗｰ］ボタンをクリックして、サンプリングモードに入ります。
  2. ［Conveyor2：ﾁｪｯｸｴﾘｱがｸﾘｱ］形状で、［変数：PhotoEye 2A］変数をクリックしてサンプリングします。
  3. ［割り当て先］オプションの下にあるボックスで、現在のテキストを削除し、「token.PhotoEyeState」と入力します。

  4. 以上のステップを繰り返し［変数の取得：PhotoEye 1Aの状態］アクティビティ（［Conveyor2：ﾁｪｯｸｴﾘｱがｸﾘｱ］形状内）に適用し、［変数リファレンス］を［変数：PhotoEye1A」に変更します。［割り当て先］ラベル名も「token.PhotoEyeState」に変更します。
  5. ［決定：PhotoEye2Aがｸﾘｱかどうか］アクティビティをクリックして選択します。［ﾌﾟﾛﾊﾟﾃｨ］で、［ﾄｰｸﾝを送信］ボックスの横にある矢印をクリックして、メニューを開きます。［条件付きで決定］を選択してピックリストオプションを開きます。
  6. ［条件］ボックスで、現在のテキストを削除し、「token.PhotoEyeState」と入力します。

  7. 前のステップを繰り返し［決定：PhotoEye1Aがｸﾘｱかどうか］アクティビティ（［Conveyor2：ﾁｪｯｸｴﾘｱがｸﾘｱ］形状内）に適用します。
  8. ［ｲﾍﾞﾝﾄを待つ：PhotoEye2Aがｸﾘｱ］アクティビティをクリックして選択します。［ﾌﾟﾛﾊﾟﾃｨ］で、［ｵﾌﾞｼﾞｪｸﾄ］ボックスの横にある［ｻﾝﾌﾟﾗｰ］ボタンをクリックして、サンプリングモードに入ります。
  9. ［Conveyor2：ﾁｪｯｸｴﾘｱがｸﾘｱ］形状で、［変数：PhotoEye 2A］変数をクリックしてメニューを開きます。［変数：PhotoEye 2A：On Change］を選択します。
  10. ［ﾌﾟﾛﾊﾟﾃｨ］の［ﾗﾍﾞﾙの割り当て/値に一致］テーブルで、［Label Name or Value］列の［New Value］行にあるセルをクリックします。「0」を入力します。
  11. ［Operation］列の［New Value］行にあるセルをクリックして、メニューを開きます。［match value］を選択します。

  12. 前のステップを繰り返し［ｲﾍﾞﾝﾄを待つ：PhotoEye1Aがｸﾘｱ］アクティビティ（［Conveyor2：ﾁｪｯｸｴﾘｱがｸﾘｱ］形状内）に適用し、［ｵﾌﾞｼﾞｪｸﾄ］を［変数：PhotoEye 1A］に変更します。
  13. ［Conveyor1：ｴﾘｱがｸﾘｱになったら通知］形状で、［ｿｰｽ：PhotoEye 1Bがｸﾘｱ］アクティビティをクリックして選択します。このアクティビティの横にある［感嘆符］ボタン をクリックして、サンプリングモードに入ります。
  14. ［変数：PhotoEye 1B］をクリックしてメニューを開きます。［変数：PhotoEye 1B：On Change］を選択します。

  15. 前のステップを繰り返し［ｿｰｽ：PhotoEye 2Bがｸﾘｱ］アクティビティ（［Conveyor2：ﾁｪｯｸｴﾘｱがｸﾘｱ］形状内）に適用し、［変数：PhotoEye2B］を代わりにサンプリングします。
  16. ［Conveyor1：ｴﾘｱがｸﾘｱになったら通知］形状で、［変数を設定：PhotoEye 1Aをｸﾘｱ］アクティビティをクリックして選択します。このアクティビティの横にある［感嘆符］ボタン をクリックして、サンプリングモードに入ります。
  17. ［変数：PhotoEye 1A］（［Conveyor1：ﾁｪｯｸｴﾘｱがｸﾘｱ］形状内）をクリックしてサンプリングします。

  18. 前のステップを繰り返し［変数を設定：PhotoEye 2Aをｸﾘｱ］（［Conveyor2：ﾁｪｯｸｴﾘｱがｸﾘｱ］形状内）に適用し、［変数：PhotoEye2A］を代わりにサンプリングします。

モデルをリセットして実行します。

フローアイテムがコンベヤ2（赤いコンベヤ）の最初のフォトアイに到達すると、モーター停止ロジックがトリガーされます。その後、コンベヤ1（青いコンベヤ）の2番目のフォトアイがクリアになると、モーターが再開します。さまざまなソースの到着時間を試してみて、キュー時間にどのように影響するか確認してください。

結論

これで、FlexSimで基本的なPLCロジックをエミュレートする方法を学びました。実際の製造システムを構築する場合は、このようにさまざまなPLCに任意の数の変数をプログラムした後、これをPLCプログラマーに引き渡して最終的にシステムで使用される実際のPLCロジックをプログラムします。

PLCがプログラムされたら、製造システムに実際に実装する前に、FlexSimを使用してPLCが正しくプログラムされているかどうかを検証できます。このロジックを検証するには、OPC DA接続のプロパティを使用して、FlexSimを実際のOPC DAサーバーに接続する必要があります。また、すべてのエミュレーション変数をサーバー上の適切なタグIDに割り当てる必要もあります。次に、FlexSimでOPC DA接続の共有アセットを「アクティブ」に変更して、実際のサーバーで値を読み取りまたは書き込みするようにします。

この時点で、シミュレーションモデルを実行し、想定した動作をPLCが実際のシステムで行っていることをテストできます。理論的には、将来的なビジネスシステムのシミュレーションをFlexSimで作成したことになります。したがって、PLCはシミュレーションモデルの要素を直接コントロールします。実際のPLCがどのようにプログラムされているかを観察し、PLCが3Dモデルに直接接続される前のシミュレーションモデルの実行方法と比較できます。詳細については、「PLCロジックを検証する」を参照してください。
